GCC带宽探测原理

前言

拥塞控制是RTC系统中非常重要的一个功能模块,直接关系到通信质量。而在谷歌开源的WebRTC中,就有着名为GCC(Google Congestion Control)的优秀实现供我们参考学习。但是由于其代码经历大量迭代,兼容和实验性质的代码较多,不利于阅读。本文将结合流程图分析GCC的带宽探测过程。使用的WebRTC版本为72,分析内容不包含默认不开启的实验代码和废弃代码。阅读本文需要对RTP协议有一定了解。

TransportSequenceNumber 与 TransportCC

根据协商结果的不同,WebRTC会采用不同的方式评估带宽。当上层协商启用RTP拓展AbsSendTime以及RTCP类型REMB时,带宽的计算工作主要集中在接收端;而当启用RTP拓展TransportSequenceNumber以及RTCP类型TransportCC时,计算工作则几乎全在发送端。由于后者相对更新,并且按照WebRTC开发人员的说法也相对更好一些[1],所以本文仅分析发送端计算带宽的情况。

如果读者对TransportSequenceNumberTransportCC不甚了解,可以将前者理解为附加在每个媒体包后的一个递增的编号,而后者则是接收端每隔一段时间发送的汇总反馈。该反馈中包含接收到的编号以及对应的时间信息。

GCC上层代码结构

首先我们看一下GCC的上层代码结构:

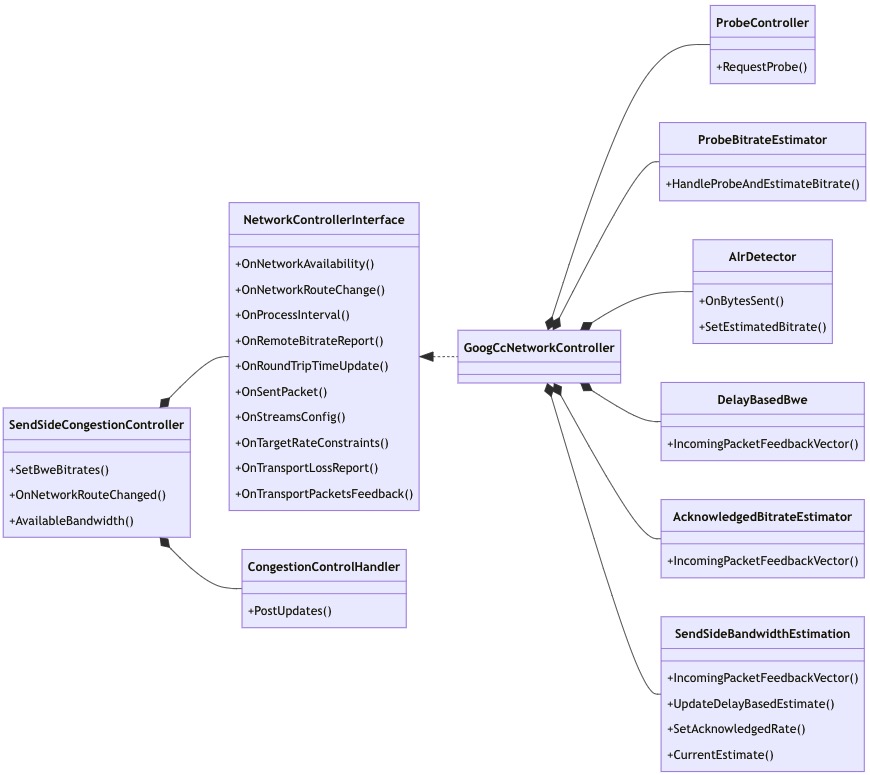

GCC上层代码结构 GCC上层代码结构

  • SendSideCongestionController: 发送端拥塞控制的总控制类。该类在72版本中仍处于重构阶段,有两个同名实现,所属不同的命名空间,并且在将来会被移除。不过它的移除并没有影响下层逻辑,所以对本文影响不大。
  • NetworkControllerInterface: 该接口接收各类网络事件,并返回带宽探测的结果。
  • GoogCcNetworkController: 基于GCC的拥塞控制模块,与它平级可选的还有BbrNetworkController和PccNetworkController,只不过代码中没有启用。另外,新的WebRTC已经移除了BBR,原因是perform badly for WebRTC purposes
  • CongestionControlHandler: 负责将GCC的评估结果发送到Pacer和BitrateAllocator。Pacer将数据包以一定速率均匀地发送至网络,防止引发拥塞和丢包。同时Pacer还具备发送padding包和历史包的能力。历史包可以在丢包时重传,也可以当作padding包单纯用来辅助带宽探测。BitrateAllocator负责将总带宽根据事先配置的优先级和上下限分配给各个数据流。
  • ProbeController: 控制探测数据包的发送。在特定情况下会以指数递增形式发送探测包,从而快速探测出当前带宽。
  • ProbeBitrateEstimator: 评估探测包的接收码率,作为后续评估的参考。
  • AlrDetector: Alr全称Application limited region。该类评估当前应用产生的数据量是否受限(即是否未达到分配给它的码率)。若存在受限,则会通过padding等手段填充数据,防止探测出来的带宽过低。Alr一般是由于画面内容过于静止,视频编码器的输出码率无法达到目标码率导致的。
  • AcknowledgedBitrateEstimator: 计算对端实际接收到的码率,作为后续评估的参考。
  • DelayBasedBwe: 根据时延变化的趋势评估带宽,作为后续评估的参考。
  • SendSideBandwidthEstimation: 该类汇总delay based bandwidth和loss rate等信息,得出GCC评估带宽的最终结果。

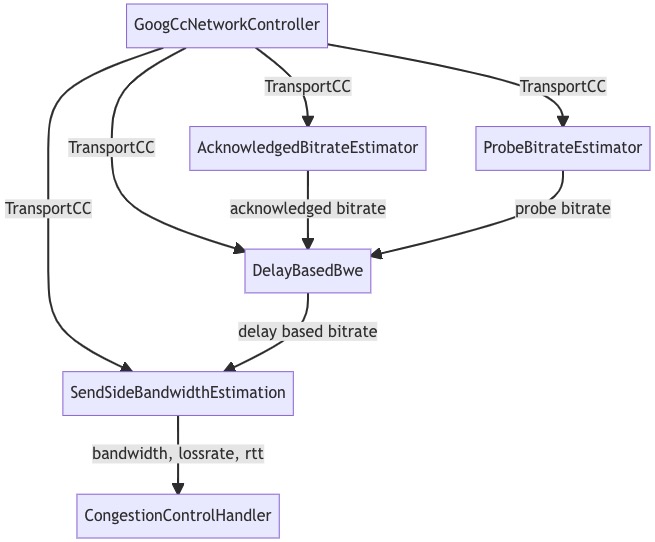

顺便一提,其实GCC下还有一个LossBasedBwe,即基于丢包统计的带宽估计,和DelayBasedBwe相呼应。不过它默认是不开的,所以本文就不介绍了。下图表达了一个典型的,由TransportCC触发网络模型更新的例子,读者可以大致感受一下它们是怎么配合工作的。各个子模块的细节将在接下来几节中介绍。

GCC网络模型更新流程的例子 GCC网络模型更新流程的例子

带宽的主动探测(ProbeController与ProbeBitrateEstimator)

RTC中的探测(probe)指的是使用大量探测包,主动探测当前带宽上限的行为。一般有以下几个原因会触发probe询问事件:

  • 会话刚刚建立
  • 当前使用的网络连接发生切换
  • 用户重新配置了可用的最大带宽
  • 应用从网络拥塞中恢复(即网络时延由高位下降至一个稳定值时)
  • 探测到的带宽发生变化
  • GCC本身的定期处理(默认25ms一次)

发生这些事件后,GCC会向ProbeController询问是否需要主动探测带宽,如果需要,那具体要使用多大的码率。接着GCC再将结果发送给Pacer。Pacer则根据这个码率发送探测包。每次探测一般持续数十毫秒,并且pacer会优先使用有意义的媒体数据包,如果不够,再用纯0的padding包补充。

探测包的分配

ProbeController的内部结构是一个简单的状态机:

ProbeController状态机 ProbeController状态机

在不同的状态下,ProbeController会对不同的询问事件做不同的处理,下面仅列举几个比较重要的规则:

  • 当处于kInit状态时,进行两次探测。第一次的探测码率是用户配置的初始码率的3倍,第二次是6倍,同时状态迁移至kWaitingForProbingResult
  • 当处于kWaitingForProbingResult状态,并且触发询问事件的原因是探测到的带宽发生了变化时,若这个新带宽大于之前发送的探测包码率的0.7倍,则以新带宽的2倍进行下一次探测;若低于0.7倍,则不做处理。
  • 当处于kWaitingForProbingResult状态,并且距离上一次探测到的带宽发生变化已经过去了1秒以上时,状态迁移至kProbingComplete
  • 当处于kProbingComplete状态,并且触发询问事件的原因是应用从网络拥塞中恢复时,查询最近是否有进入alr,如果有,则以当前带宽的2倍进行一次探测。

通过探测包的反馈估计带宽

Pacer得到目标探测码率后,开始发送探测包。接收端不需要识别是否是探测包,统一根据TransportCC协议返回feedback即可。发送端收到feedback后,根据id判断它对应的是探测包还是普通媒体包。如果是探测包,则传给ProbeBitrateEstimator,用于计算主动探测的带宽。ProbeBitrateEstimator首先用该组探测包的总数据量除以首包和尾包的时间间隔得到码率,再按照下图流程进行调整。图中接收码率低于发送码率的0.9倍时,算法认为发送码率已经达到网络通道的瓶颈,为了防止发生网络拥塞,所以额外降低了码率。

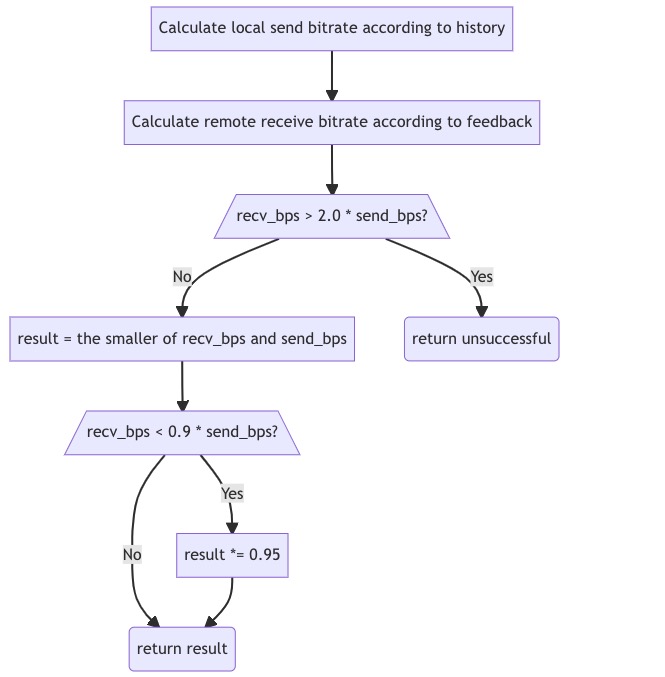

主动探测带宽的计算过程 主动探测带宽的计算过程

可以看到整个主动探测过程使用了大量的经验值,实现并不美观,令人担心其普适性。幸运的是主动探测的主要作用仅仅是在对话开启或网络发生状况时快速上探带宽,防止画面长时间模糊。上探完成后,GCC有更精细的算法去进一步调整评估结果。

对端接收码率评估(AcknowledgedBitrateEstimator)

该类利用TransportCC的feedback计算对端实际接收到的码率,乍看之下和上节的ProbeBitrateEstimator功能类似。但实际上,由于probe过程是分组进行的,而媒体数据的发送却是连续不断的,所以后者的接收码率计算方式可以设计得更鲁棒一些。实际上,该类是通过贝叶斯估计的方式不断更新码率的,这里直接上源码,还是挺好读的:

1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
  // 以150ms为周期,计算该时间段内的码率,作为一个码率样本 bitrate_sample
  // .....

  // 利用此样本更新码率bitrate_estimate_以及其他参数
  float sample_uncertainty =
      10.0f * std::abs(bitrate_estimate_ - bitrate_sample) / bitrate_estimate_;
  float sample_var = sample_uncertainty * sample_uncertainty;
  // Update a bayesian estimate of the rate, weighting it lower if the sample
  // uncertainty is large.
  // The bitrate estimate uncertainty is increased with each update to model
  // that the bitrate changes over time.
  float pred_bitrate_estimate_var = bitrate_estimate_var_ + 5.f;
  bitrate_estimate_ = (sample_var * bitrate_estimate_ +
                       pred_bitrate_estimate_var * bitrate_sample) /
                      (sample_var + pred_bitrate_estimate_var);
  bitrate_estimate_var_ = sample_var * pred_bitrate_estimate_var /
                          (sample_var + pred_bitrate_estimate_var);

基于时延的带宽估计(DelayBasedBwe)

该类是GCC最重要的模块,包含两个主要功能。一是根据TransportCC反馈的时间信息来探测当前网络状态 ;二是根据得到的网络状态调整预测带宽。前者由成员TrendlineEstimator实现,后者由成员AimdRateControl实现:

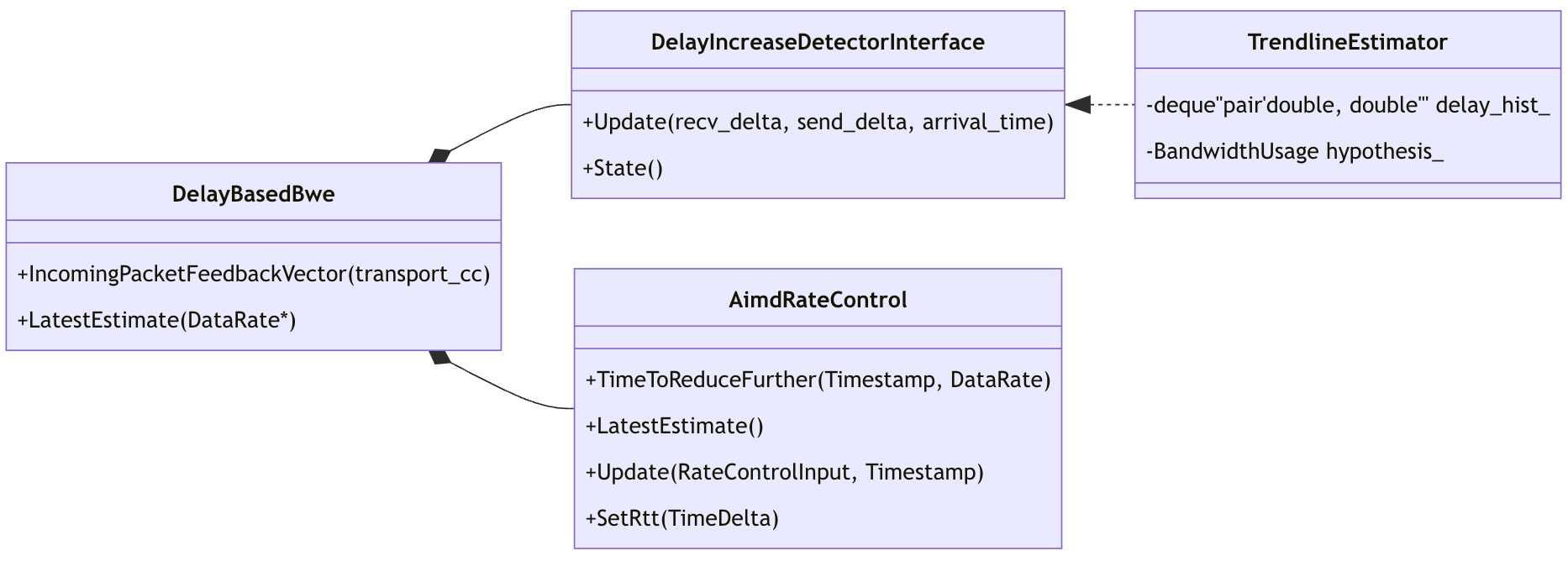

DelayBasedBwe的构成 DelayBasedBwe的构成

网络拥塞状态的探测(TrendlineEstimator)

TCP传输一般是根据丢包来判断网络是否发生拥塞的。但是发生丢包时,传输时延往往已经由于网络节点的buffer而增加了。所以对于时延敏感的RTC应用来说,需要更早的探测到拥塞。最直接的办法就是根据时延的变化来探测。在TransportCC中存储着一组媒体包的对端接收时间(arrive_time, AT)。利用它和本地的发送历史(send time,ST),可以计算出每个媒体包的网络传输耗时的变化:

\[delta = (AT_{2} - ST_{2}) - (AT_{1} - ST_{1})\]

当这个delta变大时,我们就可以认为网络发生了拥塞。在TrendlineEstimator出现之前,GCC是使用卡尔曼滤波来评估网络状态的。现在谷歌换成了更简单的Trendline,其原理是对delta样本进行一阶线性拟合,根据结果的斜率来判断网络状态。斜率大于0时是Overusing,小于0时是Underusing,约等于0时是Normal。这里要注意Underusing这个状态,他比较容易造成误解。一般来说,只有先发生拥塞,时延才有下降的可能性。也就是说,Underusing表达的是网络正在从拥塞中恢复,而不是网络带宽没有被充分利用。

根据网络状态调整带宽(AimdRateControl)

熟悉TCP的读者应该对AIMD很熟悉。它的意思是加性增(Additive Increase),乘性减(Multiplicative Decrease)。其目的是在网络正常时缓慢增加传输速率,而在拥塞时快速减少,从而在避免拥塞的同时尽可能利用带宽。AimdRateControl先根据Trendline的探测结果迁移内部状态机的状态,再结合该状态与rtt、acknowledged bitrate等信息决策带宽:

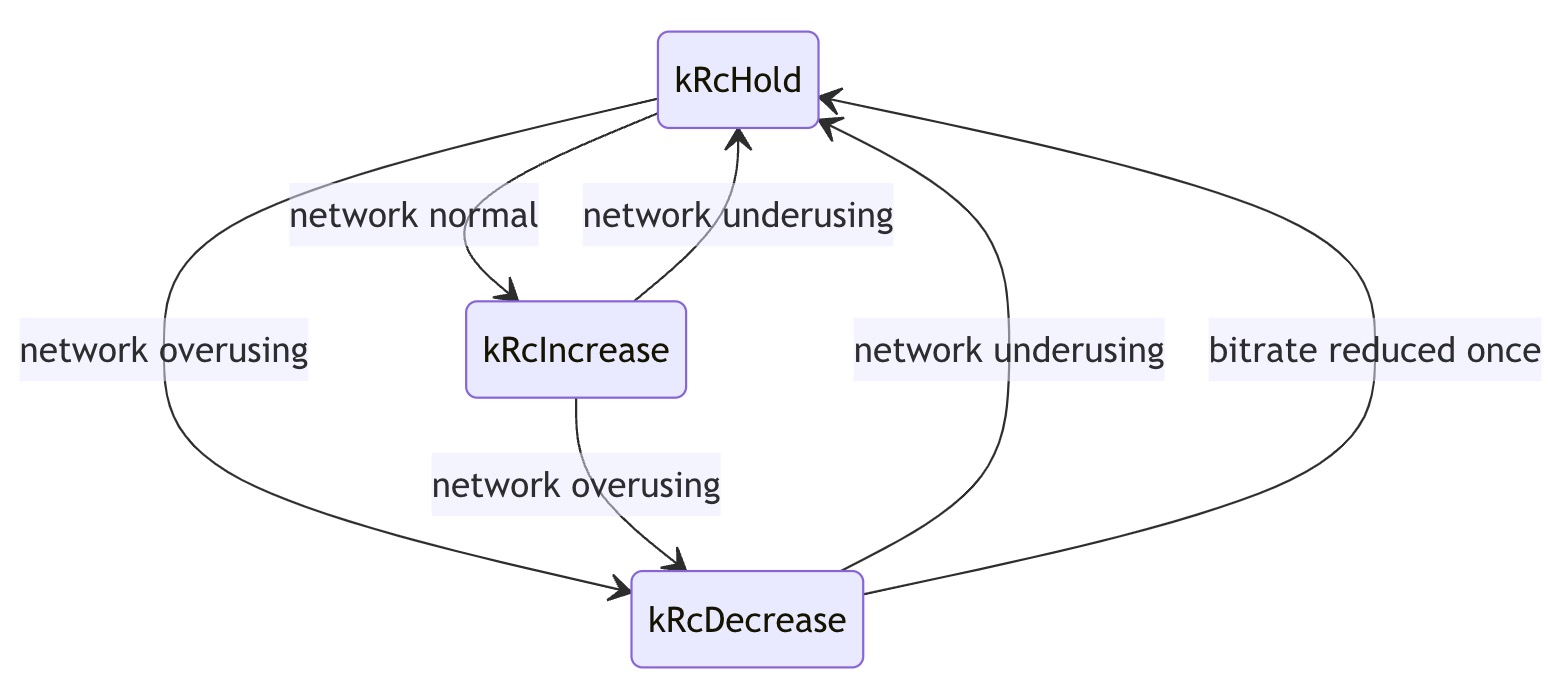

AimdRateControl内部状态机 AimdRateControl内部状态机

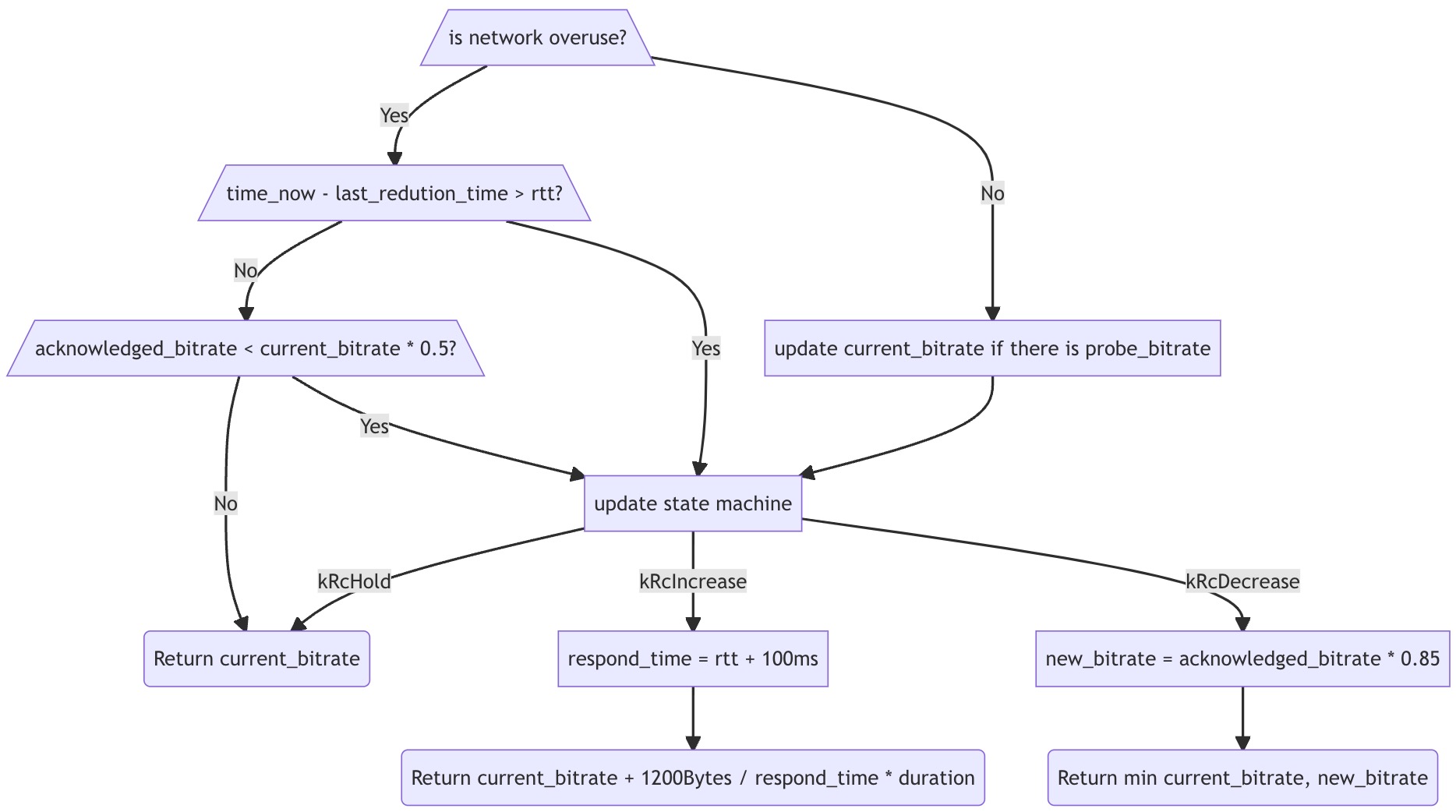

AimdRateControl处理流程 AimdRateControl处理流程

这里对流程图做几点说明:

  • 为了保证输出带宽曲线的平滑,图中使用的rtt默认是ReceivedReport(一种对端反馈的RTCP包,包含的信息能够帮助本地计算出rtt等信息[2])中的rtt的平均值。如果经过配置,也可能使用TransportCC来计算平均rtt。
  • 1200Bytes / respond_time * duration 中的1200Bytes表示一个网络包的平均大小,respond_time暂时可以看做rtt,duration指的是两次处理的间隔。也就是说,这个计算追求的效果是每个rtt多发一个包。这和TCP的增窗算法很像。
  • 至于为什么rtt要额外加100ms,按照代码注释的说明,应该是给拥塞探测的延迟预留的。考虑到TransportCC的传输间隔和时间,以及线性拟合本身需要一定的数据量才能体现出时延的变化趋势。从拥塞实际发生到trendline探测到它之间一般有几十到几百毫秒的延迟。所以这里保守起见预留了100ms延迟,进一步降低网络拥塞对通信质量的影响。当然,代价就是某些情况下带宽上探得更慢了。
  • 图中省略了许多输出上下限Clip的操作,这些操作可以防止带宽波动过大以及无限制的上探等问题,不过全都贴上来就显得太琐碎了。

带宽的最终决策(SendSideBandwidthEstimation)

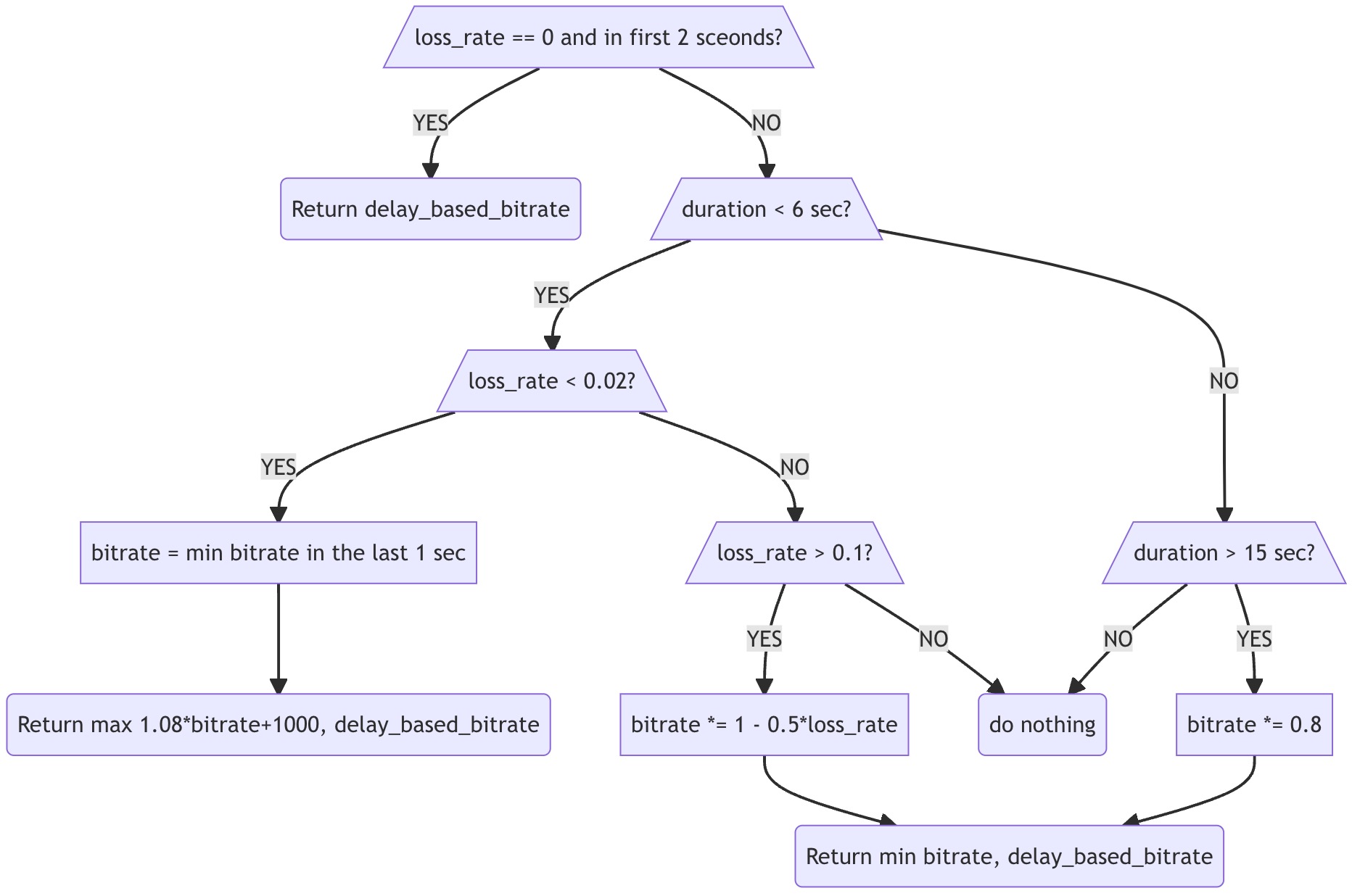

DelayBasedBwe得出结果后,GCC会将其和rtt、lossrate等信息一起传给SendSideBandwidthEstimation。并且周期性的调用后者的UpdateEstimate()接口更新评估带宽。这个带宽就是GCC的最终输出了,它会被传给bitrate_controller用作带宽分配。下图是UpdateEstimate()的大致流程。网络状态良好时除了乘以1.08还额外加了1000的目的是防止在带宽过低时上探速度过慢。另外大于15秒超时的时候码率下降至0.8倍实际是实验性质的代码,默认并没有开启

AimdRateControl处理流程 UpdateEstimate

总结

本文仅概述了GCC最基本的发送端带宽探测算法,省略了大量默认不启用的模块,包括但不限于LossBasedBandwidthEstimationCongestionWindowPushbackControllerLinkCapacityTracker。并且考虑到WebRTC版本更新频繁,代码差异巨大。建议读者仅借助本文体会GCC大体的工作流程,钻研细节的工作还是留在读者实际使用的版本上吧。

参考文献

[1] https://groups.google.com/g/discuss-webrtc/c/ZyKcu3E9XgA/m/hF0saddeLgAJ

[2] https://www.freesoft.org/CIE/RFC/1889/18.htm
